Els centres de dades moderns s'enfronten a una pressió implacable per moure més trànsit amb menor latència, més fiabilitat i un camí clar cap a la propera generació de velocitats. Els teixits de formació d'IA, les plataformes al núvol, l'emmagatzematge distribuït i el trànsit a l'est-oest entre els interruptors de fulla i columna depenen d'una planta de cable que no es converteixi en el coll d'ampolla.

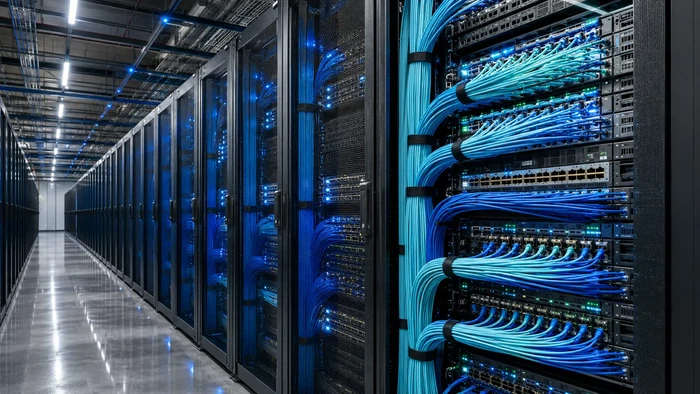

És per això que el cablejat de fibra òptica s'ha convertit en la columna vertebral predeterminada de les xarxes de centres de dades d'alt rendiment-. En comparació amb el coure, la fibra ofereix una amplada de banda més gran, un abast més llarg, immunitat a les interferències electromagnètiques i un camí més elegant cap a les migracions de 400G i 800G. Però la fibra sola no és una estratègia. Els arquitectes de xarxa, els contractistes de cablejat i els equips d'adquisició encara han de prendre decisions difícils sobre el tipus de fibra, el sistema de connectors, la polaritat, el pressupost d'enllaç i el flux de treball de proves abans de treure cap cable.
Aquesta guia desglossa aquestes decisions en l'ordre en què les afrontareu en un projecte real: on pertany la fibra a la xarxa, com escollir OM3, OM4, OM5 o OS2, com planificar el troncal MTP/MPO per a òptiques paral·leles, com provar i documentar correctament i com dissenyar una planta de cable que sobrevisqui els dos cicles d'actualització següents.
Per què la fibra és l'opció predeterminada per al cablejat modern del centre de dades
Els cables de fibra òptica transmeten dades a través de polsos de llum en lloc de senyals elèctrics. Aquesta única diferència impulsa la majoria de les compensacions d'enginyeria-que segueixen.
Ample de banda per a teixits d'IA, núvol i emmagatzematge
Els clústers d'entrenament d'IA, els pods de GPU, la infraestructura hiperconvergida i l'emmagatzematge replicat generen un trànsit dens a l'est-oest que el coure lluita per portar a escala. La fibra es combina netament amb transceptors òptics de 100G, 400G i 800G, i les especificacions Ethernet subjacents continuen avançant.IEEE 802.3df-2024defineix les especificacions de la capa física per a l'operació Ethernet de 200 Gb/s, 400 Gb/s, 800 Gb/s i 1,6 Tb/s, que ofereix als arquitectes un objectiu estable quan planifiquen una actualització del cablejat durant diversos-anys.
Arriba sense la penalització de distància
El coure es degrada ràpidament a mesura que augmenta la velocitat. Un enllaç 100GBASE-T arriba als 30 metres en condicions típiques, mentre que un enllaç 400GBASE-DR4-mode únic arriba als 500 metres i el 400GBASE-LR4 arriba als 10 km. Per a les execucions de backbone entre MDA i HDA, enllaços entre -files i interconnexions del centre de dades, la fibra elimina el problema d'abast en lloc de solucionar-lo.
Immunitat EMI en sales d'equips denses
Els fuets elèctrics, les vies de bus, les unitats CRAC i els grans paquets de coure produeixen soroll electromagnètic. Com que la fibra transporta llum, no corrent, no es veu afectada per EMI de la mateixa manera que el coure. A les sales d'equipaments denses, això importa menys per al rendiment en brut que per a l'estabilitat de la taxa d'error, que és exactament el que importa per a la replicació d'emmagatzematge i el càlcul estretament acoblat.
Densitat i un camí més net cap a la capacitat futura
Un tronc MTP/MPO de 144-fibra ocupa una fracció de l'espai de la safata d'un paquet de coure equivalent. Els cassets modulars i els panells de connexió d'alta densitat permeten que un únic recinte 4U acabi centenars de ports LC sense fer que els moviments, les addicions i els canvis siguin dolorosos. Aquest avantatge de densitat és el que permet que una planta de cable dissenyada avui absorbeixi una migració de 100G a 400G demà.
Fibra vs coure: quan cadascú encara guanya
El disseny adequat no és "fibra a tot arreu". El coure encara guanya el seu lloc dins del bastidor i un pla de cablejat sòlid utilitza cada mitjà on la seva física s'alinea amb la càrrega de treball.
| Cas d'ús | Fibra | Coure (Cat6A/DAC) |
|---|---|---|
| Enllaços amunt-de 100G/400G de la columna vertebral | Molt preferit | No és viable més enllà d'un abast molt curt |
| DCI i enllaços entre-edificis | Obligatori (mode-únic) | No aplicable |
| Enllaços-de-del servidor de bastidor superior (menys de 7 m) | Funciona amb AOC o MMF curt | Sovint és el més rendible- amb DAC |
| Emmagatzematge i teixits HPC | Molt preferit | Limitat per l'abast i la densitat |
| Gestió de-fora-banda | Possible però excessiu | Elecció estàndard (Cat6/Cat6A) |
| Dispositius alimentats{0}}PoE | No aplicable | Obligatori |
| Migració futura 800G / 1.6T | Dissenyat per a això | Cap camí realista |
Un patró comú a les sales modernes: DAC o AOC per als enllaços del-servidor de bastidor-a-ToR, troncs MMF o SMF MPO des del ToR fins a la fulla i el mode únic-OS2 per a tot el que travessa una fila, una habitació o un edifici.
On es troba la fibra en una xarxa de centre de dades
Fulla-Columna vertebral i columna vertebral
En un teixit-de fulla, cada interruptor de fulla normalment s'enllaça a cada interruptor de columna. Aquests són els-enllaços d'ús més alt de l'edifici i gairebé sempre són de fibra.TIA-942és l'estàndard de referència per a la infraestructura de telecomunicacions del centre de dades i val la pena llegir-lo abans de finalitzar qualsevol disseny de backbone - cobreix els nivells de redundància, la separació de vies i els requisits de la planta de cables que sovint dicten el recompte de fibra i la diversitat de rutes.
Part superior-de-rack vs final-de-fila versus-mig de-fila
La part superior-del-rack manté el cablejat del servidor curt i de coure-, però multiplica el nombre d'enllaços ascendents de fibra a la columna vertebral. El final-de-fila centralitza la commutació i redueix el recompte d'enllaços ascendents, però augmenta els recorreguts horitzontals de coure. El mig-de-fila es troba entre els dos. La decisió generalment es redueix a la densitat del bastidor, l'economia del port i la quantitat de capacitat de fibra que esteu disposats a comprometre's amb els enllaços ascendents avui versus la reserva per a demà.
Interconnexió del centre de dades
Els enllaços DCI entre edificis, campus o gàbies de col·locació gairebé sempre s'executen amb fibra d'-mode únic. L'abast importa més que el cost per-port, i el full de ruta de l'òptica (400ZR, 800ZR coherents) es basa entipus de fibra{0}}úniccom OS2.
Emmagatzematge i teixits HPC
Els teixits NVMe-oF, RoCEv2 i InfiniBand impulsen un enorme ample de banda de bisecció entre el càlcul i l'emmagatzematge. La baixa pèrdua i la latència constant de la fibra la converteixen en el mitjà natural, especialment quan s'escala més enllà d'una sola fila.
Mode-únic o multimode: escollint OM3, OM4, OM5 o OS2
Aquesta és la decisió que impulsa la resta de la planta de cable, i és la que es pren més sovint amb pilot automàtic. La resposta honesta depèn de la velocitat, l'abast i el temps que ha de durar el cablejat.
| Grau de fibra | Tipus | Típic abast de 100G | Típic abast de 400 G | Millor ajust |
|---|---|---|---|---|
| OM3 | Multimode | ~70 m (SR4) | ~70 m (SR4.2/SR8) | Instal·lacions heretades, ToR breu-a-fullar |
| OM4 | Multimode | ~100 m (SR4) | ~100 m (SR4.2/SR8) | Enllaços principals-d'abast-de curta durada |
| OM5 | Multimode de banda ampla | ~100 m, suporta SWDM | ~100 m, suporta SWDM | On l'òptica SWDM redueix el nombre de fibres |
| OS2 | Mode{0}únic | 10 km (LR4) | 500 m – 10 km (DR4 / FR4 / LR4) | Backbone, DCI, futur 800G/1.6T |
Una regla pràctica: si l'enllaç es troba a menys de 100 metres i funciona a 100G o 400G d'òptica de curt-abast, l'OM4 sol ser l'opció optimitzada de costos-. Si la mateixa planta de cable ha de sobreviure a una migració de 800 G, OS2 és l'aposta més segura perquè el full de ruta per a l'òptica per a-arribar més temps a 800 G és aclaparadorament en mode-únic. Els transceptors OS2 costen més avui, però eviteu substituir tota la planta de cable en cinc anys. Per a una comparació més profunda de les qualificacions-mode únic,Fibra d'un-mode OS1 vs OS2val la pena revisar abans de comprometre's.
OM5 de vegades es ven en excés. Només val la pena si us comprometeu amb l'òptica SWDM que exploti el seu rendiment de banda ampla. Per a desplegaments directes SR4/SR8, OM4 normalment ofereix el mateix abast a un cost més baix.
MTP/MPO, LC i la decisió del connector
El connector que trieu determina com escala el teixit. Alguns patrons dominen les sales modernes.
Dúplex LC per a dues-fibres òptiques
LC segueix sent el cavall de batalla per a 10G, 25G i qualsevol òptica 100G/400G que utilitzi un parell dúplex (LR4, FR4, DR1). És dens,-s'entén bé i es pot-servir de camp.
MTP/MPO per a òptica paral·lela
Les òptiques paral·leles com 100G-SR4, 400G-DR4 i 400G-SR8 utilitzen diversos carrils de fibra simultàniament. Aquests necessiten connectors MTP/MPO. El recompte de carrils importa:
- MPO-8/12:Estàndard per SR4 (8 carrils utilitzats) i DR4. La carcassa de 12 posicions amb 8 fibres actives és el desplegament més comú actualment.
- MPO-16:Alineat amb l'òptica SR8 / DR8 per a aplicacions 400G i 800G emergents.
- MPO-24:S'utilitza en alguns dissenys 100G-SR10 heretats i determinades configuracions de descàrrega; menys comú en construccions greenfield.
Si escolliu el recompte de carrils equivocat, us tancarà en un penya-segat de migració. Si cables per a MPO-12 avui i l'òptica de propera-generació s'estandarditza a MPO-16, s'ha de repensar cada tronc i casset. Valideu sempre el full de ruta del connector amb el full de ruta del transceptor abans de demanar troncals.
Polaritat: la fallada de camp més comuna
La polaritat MTP/MPO (Mètodes A, B, C) és on els projectes van malament en silenci. Un desajust de polaritat produeix un enllaç que es connecta físicament però mai estableix el senyal. Cada tronc, casset i cable de connexió del canal han d'utilitzar un esquema de polaritat coherent i aquest esquema s'ha de documentar abans de començar la instal·lació. ElGuia de selecció de l'enginyer MTP vs MPOcobreix les diferències pràctiques i com les opcions de polaritat flueixen pel canal.
Cablejat pre-terminat o de camp-terminat
Per a la majoria de les compilacions modernes de centres de dades, els troncs-preterminats i els cables de connexió són la resposta correcta. Arriben de fàbrica-provats amb valors de pèrdua d'inserció documentats, s'instal·len en una fracció del temps i produeixen resultats més coherents que la terminació del camp. Els principals proveïdors de cablejat solen enviar conjunts-preterminats amb valors de pèrdua d'inserció ben dins dels corresponentsISO/IEC 11801límits del canal.
La terminació de camp encara té el seu lloc: modificacions on no es poden confirmar les longituds exactes per endavant, reparacions després d'un maleter danyat o recorreguts especialitzats on els conjunts pre{0}}terminats no es poden treure per les vies existents. La compensació-és que els connectors acabats en - camp-reals solen mostrar una pèrdua d'inserció més gran i variable, i el resultat depèn en gran mesura de l'habilitat i les eines del tècnic.
Si l'horari i la coherència són importants, pagueu la prima per pre{0}}terminat. Si un camí tancat fa impossible la-terminació prèvia, pressuposteu temps addicional per a proves i control de qualitat a cada terminació de camp.
Com triar el cablejat de fibra adequat: un marc de decisió
Utilitzeu aquesta comanda. Saltar-se un pas és com les plantes de cable acaben reconstruint-se dos anys després del lliurament.
1. Bloqueja primer el full de ruta de velocitat
Esteu connectant un cable per a un accés de 25 G, una fulla-de 100 G, una columna vertebral de 400 G o un teixit d'IA de 800 G? El full de ruta del transceptor condueix el tipus de fibra, no al revés. Si no sabeu quina òptica funcionareu en tres anys, pregunteu als arquitectes de xarxa abans d'especificar troncs.
2. Mesureu Arribeu a la manera com funcionarà realment el cable
La distància al pis es troba. Afegiu vies verticals, encaminament de safates, bucles fluixos, entrada de panells de connexió i bucles de servei-laterals d'equip. Una fila de 30 metres sovint necessita un tronc de 50 metres.
3. Trieu el tipus de fibra contra l'abast i la velocitat futura
Utilitzeu la taula OM3/OM4/OM5/OS2 anterior. En cas de dubte i el pressupost ho permet, inclineu-vos cap a OS2 per a qualsevol enllaç de més de 100 metres o qualsevol enllaç que s'espera que sobrevisqui la propera generació d'òptica.
4. Valideu el canal complet, no només el connector
El transceptor, el tipus de fibra, el connector, la polaritat i el panell de connexió han de coincidir. La matriu de compatibilitat del transceptor d'un proveïdor de commutadors és la font de la veritat - no el cos del connector que s'adapta físicament.
5. Calcula el pressupost d'enllaç abans de comprometre't
Un pressupost d'enllaç simplificat per a un enllaç 400G-SR4.2 a OM4:
- Pressupost òptic (transceptor TX min a RX min): ~1,9 dB
- Atenuació de la fibra (OM4 a 850 nm): ~ 0,2 dB per a una carrera de 70 m
- Pèrdua de connector: 4 parells de connectors × 0,35 dB=1.4 dB
- Pèrdua total esperada: ~1,6 dB → s'ajusta al pressupost amb un marge prim
Si el pressupost és ajustat, cada punt de pegat addicional consumeix marge. Aquest és exactament el càlcul que determina si el vostre disseny funciona el primer dia i encara funciona després de la següent ronda de moviments i canvis.
6. Planifiqueu la densitat, després planifiqueu la capacitat de servei
Els panells d'alta-densitat estalvien el bastidor U, però només si un tècnic encara pot inspeccionar, netejar i tornar a col·locar un únic connector sense molestar els seus veïns. Proveu la funcionalitat amb una eina de neteja real abans de comprometre's amb un disseny de panells.
Com implementar el cablejat de fibra: flux de treball de camp
Pas 1 - Auditoria de la planta existent
Documenteu els dissenys actuals del bastidor, l'emplenament del camí, les assignacions de ports de commutació, l'inventari del transceptor, els tipus de fibra, els mètodes de polaritat i l'etiquetatge. Identifiqueu les safates que ja estan a la capacitat d'ompliment i qualsevol fibra heretada que no admetrà la nova òptica.
Pas 2 - Bloqueja la topologia
ToR, EoR, MoR o cablejat estructurat centralitzat. La topologia determina el recompte d'enllaços ascendents, les rutes troncals, la col·locació del panell de connexió i com es gestionen les interrupcions.
Pas 3 - Especifiqueu la planta de cable
Baguls, cassets, panells de connexió i cordons de connexió. Fes coincidir cada component amb el disseny del canal i confirma la compatibilitat del proveïdor de punta a punta.
Pas 4 - Confirmeu la polaritat i enllaceu el pressupost al paper
Feu-ho abans de demanar qualsevol maleter. Les correccions de polaritat després del lliurament són cares; Les correccions de polaritat després de la instal·lació són extremadament cares.
Pas 5 - Instal·la amb disciplina
Respecteu el radi de corba, la tensió de tracció i l'ompliment del camí.BICSI 002cobreix les millors pràctiques de disseny i implementació del centre de dades i és la referència estàndard per a l'ompliment de la safata, la separació de vies i el flux de treball de gestió de cables.
Pas 6 - Inspeccionar, netejar i provar
Cada connector s'inspecciona i es neteja abans de l'aparellament.IEC 61300-3-35:2022defineix els criteris d'aprovació/falla per a la-inspecció facial - final, les rascades i les zones de defecte al voltant del nucli, el revestiment, el contacte i les regions adhesives. Executeu proves de pèrdua d'inserció a cada enllaç. Afegiu proves OTDR per a troncs més llargs que les distàncies de pegat habituals o on el pressupost de pèrdues sigui ajustat. La relació entrepèrdua d'inserció i pèrdua de retornaquí és important, especialment per als enllaços curts i{0}}d'alta velocitat on els reflexos afecten el receptor més que no pas la pèrdua total.
Pas 7 - Documenteu-ho tot
Identificadors de cable, posicions del panell, rutes de ruta, tipus de fibra, mètode de polaritat, mapes del transceptor, resultats de les proves i historial de canvis. Entrega-ho en un format que sobrevisqui a la rotació de personal.
Com escalar: dissenyant per a 400G, 800G i més enllà
Aquí és on la majoria de les plantes de cable tenen un rendiment inferior. "Future-preparat" acostuma a significar tres coses a la pràctica: prou recompte de fibres, components modulars i documentació precisa.
Reserveu recompte de fibra de recanvi
Un maleter de 24 fibres ple al 100% el primer dia ja és un problema. Planifiqueu deixar un 30-50% de fils de recanvi per camí. El cost marginal de més fibra en un tronc és petit en comparació amb tirar un segon tronc més tard.
Utilitzeu panells de connexió i cassets modulars
Els panells basats en casset-us permeten canviar cassets MPO-12 per MPO-16 sense tornar a estirar els troncs, o convertir els troncs MPO en breakouts LC per a l'equip heretat. Els panells de port fix no poden fer-ho.
Planifica les escapades des del primer dia
Un port 400G-DR4 es pot dividir en 4 × 100G-DR utilitzantCables de ruptura MPO. Dissenyar panells de connexió i cassets que anticipin les erupcions significa que podeu reutilitzar els ports de la columna vertebral per obtenir una densitat més gran sense recalcar.
Relaciona el full de ruta de fibra amb el full de ruta d'òptica
Si el vostre full de ruta d'òptica inclou 800G-DR8 o 1.6T, el vostre recompte de carrils troncals i les opcions de connector han de coincidir. Aquesta és la conversa que cal tenir amb l'equip d'arquitectura de xarxa abans d'especificar res.
| Escenari | Fibra recomanada | Connector | Notes |
|---|---|---|---|
| Enllaços de servidor de-rack 25G/100G | DAC, AOC o MMF curt | SFP/QSFP/LC | Impulsat pel cost i la densitat |
| Full{0}}espina 100G per sota de 100 m | OM4 | MPO-12 (SR4) o LC (DR1) | Valida la coincidència del transceptor |
| Full{0}}espina 400G per sota de 100 m | OM4 o OS2 | MPO-12 / MPO-16 / LC | OS2 si està planificada la migració a 800G |
| Espina dorsal més de 100 m | OS2 | LC o MPO | Planifiqueu una òptica coherent més endavant |
| DCI / campus | OS2 | LC dúplex | Compatibilitat coherent amb el transceptor |
| Teixit 800G AI | OS2 (la majoria dels casos) | MPO-12 / MPO-16 | El nombre de carrils ha de coincidir amb l'òptica |
Problemes comuns de camp a evitar
Desconcordança de polaritat als troncs MPO
L'únic motiu més comú per un enllaç acabat d'instal·lar no apareixerà. Documenteu el mètode de polaritat (A, B o C) abans de l'enviament del primer tronc i assegureu-vos que els troncs, els cassets i els cables de connexió s'ajustin.
Omet la inspecció final-cara
Una sola partícula a la cara de l'extrem del connector pot deixar caure un enllaç de 400G o provocar errors intermitents que triguen dies a diagnosticar-se. La inspecció i la neteja no són-negociables abans de cada company, inclosos els conjunts-pre-terminats de fàbrica que s'han tret per una safata.
Compra de fibra només pel preu
Els troncs OM3 instal·lats avui per estalviar un 15% seran arrencats d'aquí a tres anys quan surti la propera generació d'òptica. El cost total de propietat supera el preu unitari cada vegada.
Barreja de components sense validació de canal
Els connectors que s'ajusten físicament no garanteixen el funcionament del canal. Valideu el transceptor -, el cable de connexió, el panell, el tronc, el casset, el cable de connexió i el transceptor - del camí complet amb la matriu de compatibilitat del proveïdor del commutador.
Oblidant la capacitat de recanvi
Les safates amb un 100% d'ompliment, els panells amb un 100% d'utilització del port i els troncs sense fibres de recanvi converteixen cada canvi futur en un projecte important.
Bones pràctiques de manteniment i proves
La fibra és fiable però implacable. Establiu una rutina de manteniment que inclogui la inspecció, la neteja, les proves programades i el control de canvis. Stock d'eines de neteja aprovades i àmbits d'inspecció dins del centre de dades, no en una sala d'emmagatzematge remota. Manteniu els cables de connexió, els transceptors i els cassets de recanvi per a qualsevol enllaç de què depèn un acord de nivell de servei-.
Superviseu la potència òptica, els errors pre-FEC i els diagnòstics del transceptor on la plataforma ho admet. Un enllaç que s'està degradant apareix als dies de telemetria abans que falli -, però només si algú està mirant.
PMF
P: Quin tipus de fibra s'utilitza als centres de dades?
R: La majoria dels centres de dades moderns utilitzen una combinació de multimode OM4 per a enllaços curts de menys de 100 metres i mode únic-OS2 per a backbone, DCI i qualsevol enllaç que s'espera migrar a 800G. L'OM3 encara apareix a les instal·lacions més antigues i l'OM5 s'utilitza de manera selectiva quan l'òptica SWDM justifique la prima.
P: És millor el mode-únic o el multimode per als centres de dades?
R: Cap dels dos és universalment millor. El multimode (OM4) tendeix a guanyar el cost dels enllaços curts de la mateixa fila a 100G o 400G. El mode-únic (OS2) guanya quan l'abast supera els 100 metres, quan la planta de cable ha de sobreviure a una migració de 800G o quan el disseny utilitza òptica coherent. La resposta correcta està impulsada per l'abast i el full de ruta de l'òptica, no per la preferència.
P: Què és el cablejat MTP/MPO?
R: MTP i MPO són connectors de múltiples-fibra que porten 8, 12, 16 o 24 fibres en una sola virola. Són essencials per a òptiques paral·leles com 100G-SR4, 400G-DR4 i 400G-SR8, on hi ha diversos carrils simultàniament entre transceptors. MTP és una marca específica de connectors compatibles-MPO amb toleràncies mecàniques més estrictes.
P: És millor la fibra que el coure als centres de dades?
R: La fibra guanya per a qualsevol enllaç d'uns pocs metres a 100G o superior, per a qualsevol enllaç que hagi d'arribar més enllà d'un únic bastidor a alta velocitat i per a qualsevol via on l'EMI sigui una preocupació. El coure encara guanya per a curt-enllaços de servidor de bastidor (DAC), dispositius alimentats amb PoE-i gestió de-fora-banda.
P: Com proveu el cablejat de fibra òptica en un centre de dades?
R: Tres capes: inspecció frontal-final segons els criteris IEC 61300-3-35, proves de pèrdua d'inserció a cada canal i proves OTDR en troncs llargs o on el pressupost de pèrdues és ajustat. Els resultats de les proves formen part de la documentació de lliurament i la línia de base per a la resolució de problemes futurs.
P: Quanta capacitat de fibra de recanvi he de reservar?
R: Reserveu un 30-50% de recompte de fils de recanvi per via. El cost marginal de les fibres addicionals en un tronc pre-terminat és petit. El cost de treure un segon tronc per una safata parcialment plena dos anys després no ho és.
Conclusió
El cablejat de fibra òptica és la base de qualsevol centre de dades dissenyat per durar més d'una generació d'òptica. Fer-ho bé és menys sobre el cable en si i més sobre les decisions al seu voltant: full de ruta de velocitat, grau de fibra, recompte de carrils del connector, mètode de polaritat, pressupost d'enllaç i capacitat de recanvi. Els arquitectes de xarxa que bloquegen aquestes decisions per escrit abans que es demani el primer tronc acaben amb plantes de cable que absorbeixen les migracions de 100G a 400G a 800G amb gràcia. Els equips que ajornen aquestes decisions solen reconstruir-se en cinc anys.
Trieu les òptiques que en realitat utilitzareu d'aquí a tres anys, no les que vau fer servir l'any passat. Documenteu el canal de punta a punta. Proveu cada enllaç amb un estàndard publicat. Reserveu la capacitat sobrant en cada via. La disciplina costa poc per endavant i paga cada moviment, afegeix i canvia durant la vida de la instal·lació.
